Lilin parafin, kerak, pasir, dan air terus menumpuk di dalam pipa tanpa terlihat. Pig pembersih pipa, atau cleaning pig, adalah cara paling praktis untuk menyingkirkannya tanpa membongkar jalur pipa.
Artikel ini menjelaskan apa itu cleaning pig, cara kerjanya, jenis-jenisnya, dan cara memilih yang tepat untuk jalur pipa Anda. Selain itu, kami juga membahas program pigging bertahap yang menjadi kebiasaan operator berpengalaman.
Apa Itu Pig Pembersih Pipa?
Pig pembersih pipa adalah alat berbentuk silinder, peluru, atau bola yang bergerak di dalam pipa. Aliran produk, air, udara, atau nitrogen di belakangnya mendorong pig dari launcher menuju receiver. Selama perjalanan, cup, disc, busa, atau sikat pada pig menggaruk dinding pipa. Akibatnya, kotoran ikut terdorong ke depan dan keluar di receiver.
Asal-usul istilah “pig” sendiri punya beberapa versi. Salah satu versi populer menyebut bunyi mencicit seperti babi saat alat ini melintas di dalam pipa. Sementara itu, versi lain menganggapnya singkatan dari Pipeline Inspection Gauge.
Mengapa Pembersihan Pipa Rutin Itu Penting?
- Menjaga kapasitas alir: karena endapan mempersempit diameter dalam dan menaikkan beda tekanan.
- Mengurangi korosi internal: sebab air dan kotoran yang mengendap memicu korosi di bawah deposit.
- Mengeluarkan cairan dari pipa gas: sehingga aliran gas lebih stabil dan efisien.
- Menyiapkan inspeksi: misalnya sebelum intelligent pigging, karena alat inspeksi butuh dinding pipa yang bersih.
- Commissioning pipa baru: yaitu membuang sisa konstruksi, lalu mengeringkan pipa sebelum operasi.
Bagaimana Cara Kerja Cleaning Pig?

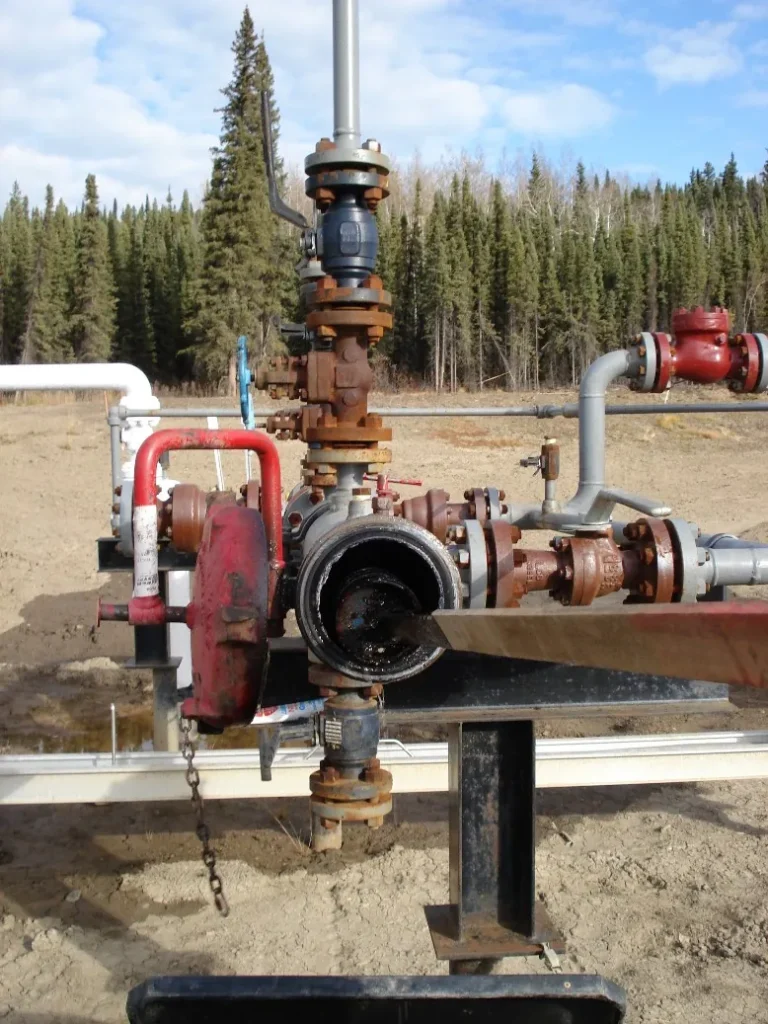

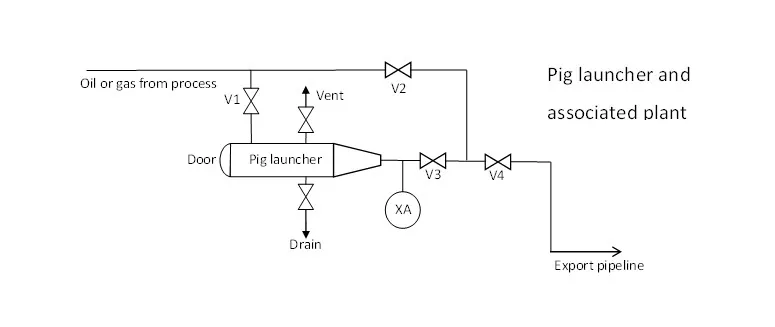

Operator memasukkan pig ke dalam launcher, menutup pintunya, lalu membuka katup secara berurutan. Kemudian, tekanan aliran mendorong pig masuk ke jalur utama. Di ujung lain, receiver menangkap pig beserta kotoran yang ikut terdorong. Setelah itu, tim menimbang dan memeriksa kotoran tersebut untuk menilai kondisi pipa.
Jenis-Jenis Pig Pembersih Pipa

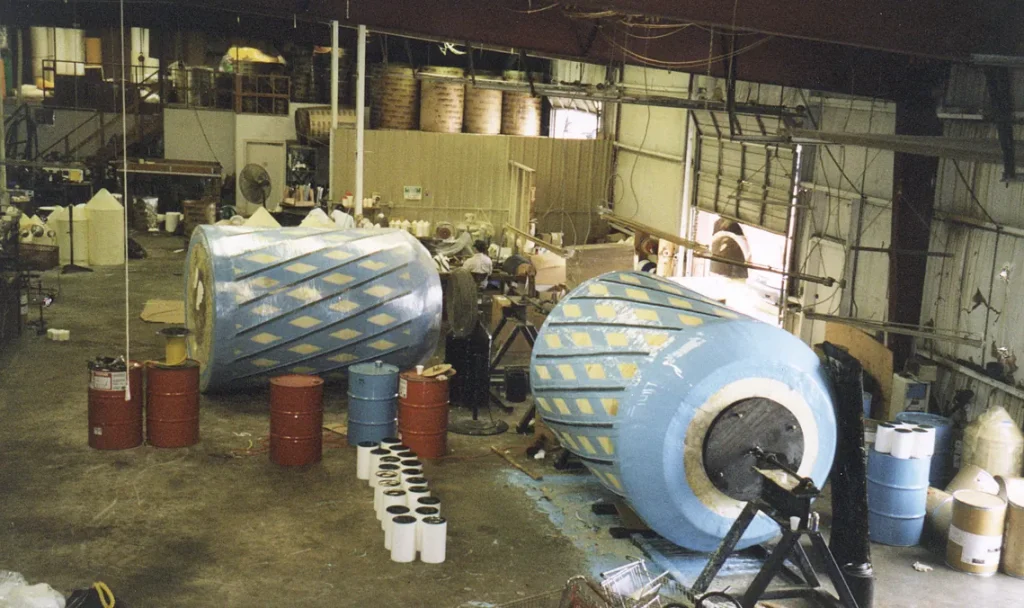

1. Foam Pig (Polly-Pig)
Foam pig memakai busa poliuretan sel terbuka dengan densitas ringan, sedang, atau berat. Karena busanya bisa mengempis, foam pig mampu melewati tee, elbow, dan perubahan diameter. Girard, pelopor Polly-Pig sejak 1968, menawarkan lebih dari 28 model, mulai dari bare swab untuk pengeringan sampai Maxi-Brush untuk kerak keras.
2. Steel Mandrel Pig (Cup & Disc)
Jenis ini memakai badan baja dengan cup dan disc poliuretan yang terpasang dengan baut. Oleh karena itu, tim cukup mengganti cup atau disc yang aus. Anda juga bisa menambahkan sikat, magnet, gauge plate, atau rumah transmitter untuk pelacakan.
3. Brush Pig untuk Kerak Keras
Untuk kerak, karat, dan mill scale yang keras, brush pig adalah pilihan paling agresif. Sebagai contoh, Girard GWWC memakai sikat roda kawat untuk pipa 4 sampai 16 inci. Sementara itu, GBDX6-BR memakai sikat Z berpegas untuk pipa 16 sampai 60 inci.
4. Solid-Cast Pig
Solid-cast pig adalah pig poliuretan satu bagian tanpa rangka baja. Misalnya, Girard Turbo-Magnum (2–30 inci) dan Turbo-Flex (2–36 inci) memiliki bagian tengah berongga, sehingga lentur di tikungan tajam. Selain membersihkan, keduanya juga efektif untuk batching dan mengeluarkan cairan dari pipa gas.
5. Sphere
Sphere atau pig berbentuk bola cocok untuk mengeluarkan cairan dan untuk meter proving. Girard membuat sphere padat untuk pipa 2–4 inci, serta sphere tiup untuk pipa 6–42 inci.
Cara Memilih Pig Pembersih Pipa yang Tepat
Sebelum memilih, siapkan data berikut: diameter luar dan tebal dinding pipa, radius tikungan terkecil, jenis katup dan tee, jenis produk, serta jenis kotoran yang ingin Anda keluarkan. Setelah itu, gunakan panduan singkat ini sebagai titik awal:
| Kondisi pipa belum jelas | Foam pig densitas ringan lebih dulu, karena aman melewati penyempitan |
| Lilin, lumpur, dan kotoran lepas | Foam pig criss-cross atau Turbo-Magnum, sehingga lapisan atau cup menggaruk dinding |
| Kerak keras dan karat | Brush pig atau foam pig Maxi-Brush, terutama setelah run yang lebih lunak |
| Air di dalam pipa gas | Foam Disc Pig, Turbo-Flex, atau sphere, karena segelnya mendorong cairan keluar |
| Tee, tikungan, dan perubahan diameter | Foam pig atau brush pig kantilever, sebab keduanya mengikuti perubahan diameter |
| Pipa plastik atau berlapis internal | PlaSteel dengan sikat nonlogam, sehingga lapisan pipa tetap aman |
Program Pigging Bertahap
Pada pipa yang sudah lama tidak menjalani pigging, pig yang terlalu agresif bisa tersangkut. Karena itu, operator berpengalaman menjalankan program bertahap:
- Pertama, jalankan foam pig ringan untuk membuktikan jalur dan mengukur jumlah kotoran.
- Kedua, naikkan ke foam pig sedang atau berat, misalnya tipe criss-cross.
- Ketiga, gunakan cup, disc, atau brush pig setelah pig lunak lewat dengan lancar.
- Terakhir, ulangi langkah ini sampai kotoran di receiver turun ke tingkat yang wajar.
Dengan cara ini, risiko pig tersangkut tetap rendah. Selain itu, jumlah kotoran dari setiap run menunjukkan seberapa cepat pipa Anda kotor, sehingga Anda bisa menentukan jadwal pigging yang tepat.
Pig Pembersih Pipa Girard dari PT Saka Nusa Persada
PT Saka Nusa Persada memasok rangkaian lengkap cleaning pig Girard ke seluruh Indonesia, mulai dari foam pig, mandrel pig, brush pig, dan solid-cast pig hingga sphere serta cup pengganti. Selain itu, tim kami juga menjalankan layanan pipeline pigging lengkap dengan pelacakan dan laporan setelah run.
Ingin membandingkan dua jenis yang paling sering dipilih? Baca artikel kami tentang foam pig vs mandrel pig. Untuk panduan industri, Anda juga bisa mengunjungi Pigging Products and Services Association.
Kirimkan ukuran pipa, jenis produk, dan masalah kotoran Anda. Minta konsultasi teknis, lalu tim kami akan merekomendasikan pig pembersih pipa yang tepat untuk jalur Anda.
